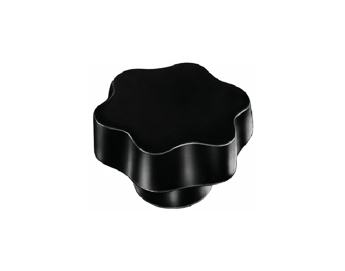

Sterngriff VB 40 90

Produkt Verfügbarkeit: Out of stock

aus Duroplast mit Messinggewindeeinsatz

Technische Daten

Sterngriff mit Messinggewindeeinsatz – Ausführung/Serie: VB 40/90

Artikel-Nr.BeschreibungABCDEFG
510.6113035.90VB/40 M6402128M 6131315
510.6113040.90VB/40 M8402128M 8151315
510.6113041.90VB/40 Ø8402128Ø8-1315
510.6113045.90VB/40 M10402128M10161315
510.6113050.90VB/50 M8502533M 8151518
510.6113055.90VB/50 M10502533M10161518
510.6113060.90VB/50 M12502533M12181518
510.6113065.90VB/60 M8602835M 8151520
510.6113070.90VB/60 M10602835M10161520
510.6113075.90VB/60 M12602835M12181520
510.6113080.90VB/60 M14602835M14201520
510.6113085.90VB/60 M16602835M16201520
510.6113090.90VB/70 M10703242M10162121
510.6113095.90VB/70 M12703242M12182121
510.6113100.90VB/70 M14703242M14202121
510.6113105.90VB/70 M16703242M16202121
510.6113110.90VB/70 Ø6703242Ø6-2121
510.6113115.90VB/70 Ø8703242Ø8-2121
510.6113120.90VB/90 M12904255M12182629
510.6113125.90VB/90 M14904255M14202629
510.6113130.90VB/90 M16904255M16202629
510.6113135.90VB/90 M18904255M18202629

Material

Thermoplast (matt)

Farbe

Standardfarben

Farbe RAL Nummer FF
schwarz ähnlich RAL 9005 90

Sonderfarben: auf Anfrage mit Mindestmengen möglich

Hinweis

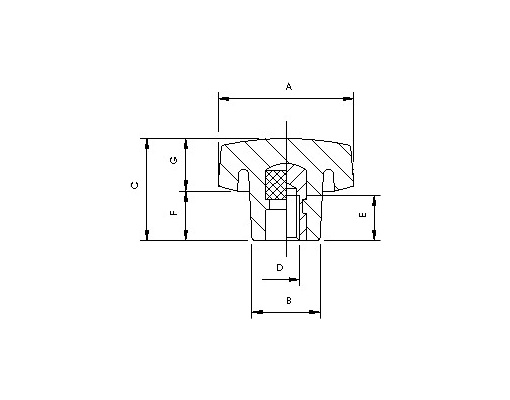

siehe Zeichnung



Auf Anfrage Sonderausführungen hinsichtlich des Gewindeeinsatzes in Messing, verzinktem Stahl oder Edelstahl möglich.
