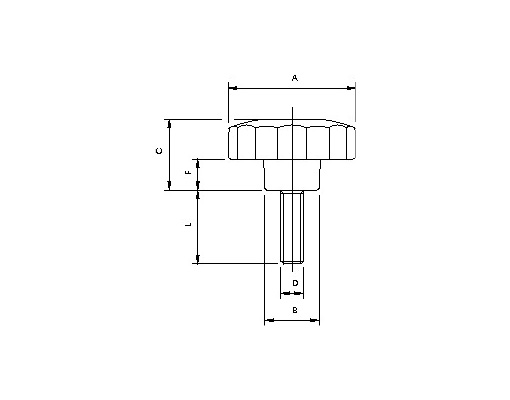

Sterngriff VPA - Technische Zeichnung | Kuala Kunststofftechnik GmbH

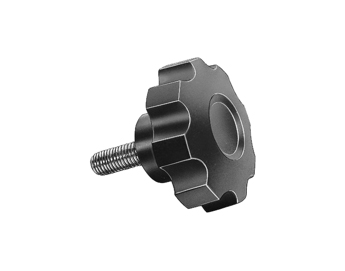

Sterngriff VPA

Produkt Verfügbarkeit: Out of stock

Sterngriffschraube aus einem Thermoplast mit verzinktem Gewindebolzen

Technische Daten

Sterngriffschraube– Ausführung/Serie: VPA

Artikel-Nr.BeschreibungABCFDL
510.6302005.90VPA/25 M4x102513178M 410
510.6302010.90VPA/25 M4x152513178M 415
510.6302015.90VPA/25 M5x102513178M 510
510.6302020.90VPA/25 M5x152513178M 515
510.6302025.90VPA/25 M5x252513178M 525
510.6302030.90VPA/25 M6x102513178M 610
510.6302035.90VPA/25 M6x152513178M 615
510.6302036.90VPA/25 M6x202513178M 620
510.6302040.90VPA/25 M6x252513178M 625
510.6302045.90VPA/35 M6x103518208M 610
510.6302047.90VPA/35 M6x153518208M 615
510.6302050.90VPA/35 M6x203518208M 620
510.6302055.90VPA/35 M6x253518208M 625
510.6302060.90VPA/35 M6x353518208M 635
510.6302065.90VPA/35 M8x153518208M 815
510.6302067.90VPA/35 M8x203518208M 820
510.6302070.90VPA/35 M8x253518208M 825
510.6302075.90VPA/35 M8x353518208M 835
510.6302080.90VPA/35 M8x403518208M 840
510.6302085.90VPA/35 M10x253518208M1025
510.6302090.90VPA/35 M10x303518208M1030
510.6302110.90VPA/45 M8x1545222612M 815
510.6302115.90VPA/45 M8x2045222612M 820
510.6302120.90VPA/45 M8x2545222612M 825
510.6302125.90VPA/45 M8x3045222612M 830
510.6302130.90VPA/45 M8x3545222612M 835
510.6302135.90VPA/45 M8x4045222612M 840
510.6302140.90VPA/45 M10x2045222612M1020
510.6302145.90VPA/45 M10x3045222612M1030
510.6302150.90VPA/45 M10x3545222612M1035
510.6302155.90VPA/45 M10x4045222612M1040
510.6302158.90VPA/55 M8x1555252915M 815
510.6302160.90VPA/55 M8x2055252915M 820
510.6302165.90VPA/55 M8x3055252915M 830
510.6302170.90VPA/55 M8x4055252915M 840
510.6302173.90VPA/55 M10x1555252915M1015
510.6302175.90VPA/55 M10x2055252915M1020
510.6302180.90VPA/55 M10x3055252915M1030
510.6302185.90VPA/55 M10x4055252915M1040
510.6302190.90VPA/55 M12x3055252915M1230
510.6302195.90VPA/55 M12x4055252915M1240

Material

Thermoplast (matt)

Farbe

Standardfarben

Farbe RAL Nummer FF
schwarz ähnlich RAL 9005 90

Sonderfarben: auf Anfrage mit Mindestmengen möglich

Hinweis

siehe Zeichnung



Gewindebolzen aus verzinktem Stahl.
Auf Anfrage und bei Mindestmengen mit kundenspezifischen Einsätzen in Stahl, Messing, Edelstahl erhältlich.
