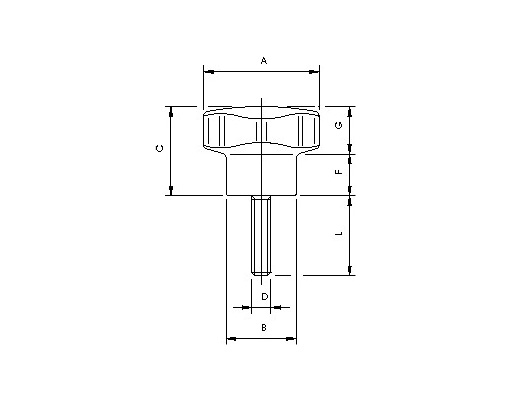

Sterngriff VPX - Technische Zeichnung | Kuala Kunststofftechnik GmbH

Sterngriff VPX

Produkt Verfügbarkeit: Out of stock

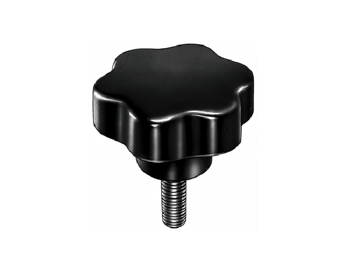

Sterngriffschraube aus Duroplast mit Edelstahlgewindebolzen

Technische Daten

Sterngriffschraube– mit Edelstahlgewindebolzen Ausführung/Serie: VPX

Artikel-Nr.BeschreibungABCFGDL
510.6158010.90VPX/20 M5X1520131578M 515
510.6158020.90VPX/20 M6x1520131578M 615
510.6158030.90VPX/20 M6x2020131578M 620
510.6158050.90VPX/30 M6x103017241113M 610
510.6158055.90VPX/30 M6x153017241113M 615
510.6158060.90VPX/30 M6x203017241113M 620
510.6158075.90VPX/30 M6x353017241113M 635
510.6158150.90VPX/40 M8x204021281216M 820
510.6158155.90VPX/40 M8x254021281216M 825
510.6158160.90VPX/40 M8x304021281216M 830
510.6158165.90VPX/40 M8x354021281216M 835
510.6158175.90VPX/40 M8x454021281216M 845
510.6158250.90VPX/50 M10x205025331320M 1020
510.6158260.90VPX/50 M10x305025331320M 1030
510.6158270.90VPX/50 M10x405025331320M 1040
510.6158280.90VPX/50 M10x505025331320M 1050
510.6158350.90VPX/60 M12x306028371522M 1230
510.6158360.90VPX/60 M12x406028371522M 1240
510.6158370.90VPX/60 M12x506028371522M 1250
510.6158450.90VPX/70 M12x707032421824M 1270

Material

Duroplast (Phenoplaste -DIN-Kurzzeichen: PF)

Farbe

Standardfarben

Farbe RAL Nummer FF
schwarz ähnlich RAL 9005 90

Sonderfarben: auf Anfrage mit Mindestmengen möglich

Hinweis

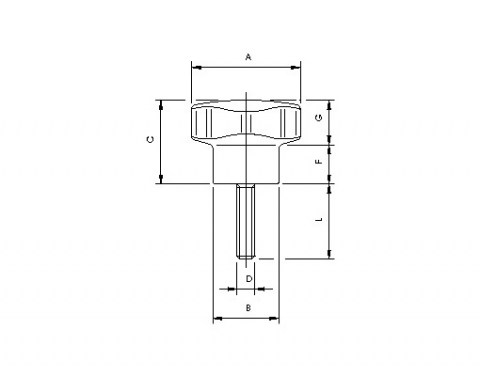

siehe Zeichnung



Gewindebolzen aus verzinktem Stahl.
Auf Anfrage und bei Mindestmengen mit kundenspezifischen Einsätzen in Stahl, Messing, Edelstahl erhältlich.
