Sterngriff VQP

Produkt Verfügbarkeit: Out of stock

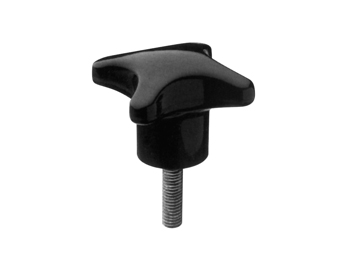

Sterngriffschraube aus Duroplast mit verzinktem Gewindebolzen

Technische Daten

Sterngriffschraube– Ausführung/Serie: VQP

Artikel-Nr.BeschreibungABCFDL
510.7121005.90VQP/25 M5x102512157M 510
510.7121010.90VQP/25 M5x152512157M 515
510.7121015.90VQP/25 M5x202512157M 520
510.7121030.90VQP/25 M6x152512157M 615
510.7121050.90VQP/32 M6x1532152110M 615
510.7121055.90VQP/32 M6x2032152110M 620
510.7121060.90VQP/32 M6x3032152110M 630
510.7121075.90VQP/32 M8x2032152110M 820
510.7121090.90VQP/40 M8x1540192613M 815
510.7121095.90VQP/40 M8x2040192613M 820
510.7121100.90VQP/40 M8x3040192613M 830
510.7121135.90VQP/50 M8x2050233320M 820
510.7121140.90VQP/50 M8x3050233320M 830
510.7121150.90VQP/50 M10x2050233320M1020
510.7121155.90VQP/50 M10x3050233320M1030
510.7121160.90VQP/50 M10x4050233320M1040
510.7121170.90VQP/63 M10x2063274025M1020
510.7121190.90VQP/63 M12x2563274025M1225

Material

Duroplast (Phenoplaste -DIN-Kurzzeichen: PF)

Farbe

Standardfarben

Farbe RAL Nummer FF
schwarz ähnlich RAL 9005 90

Sonderfarben: auf Anfrage mit Mindestmengen möglich

Hinweis

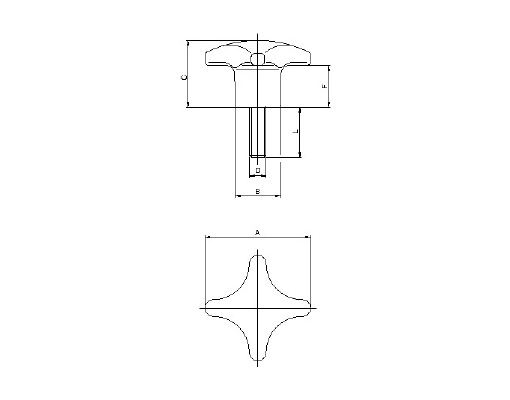

siehe Zeichnung



Gewindebolzen aus verzinktem Stahl.
Auf Anfrage und bei Mindestmengen mit kundenspezifischen Einsätzen in Stahl, Messing, Edelstahl erhältlich.
