Steuerhebel
Steuerhebel LMT
Produkt Verfügbarkeit: Out of stock
aus einem glasfaserverstärktem Thermoplast (verzinkte Stahlnabe)
Technische Daten
-
Steuerhebel mit verzinkter Stahlnabe – Ausführung/Serie: LMT
Artikel-Nr. Beschreibung A B E C D L L1 S h h1 510.6337500.90 LMT/46 46 25 28 22 16 108 53 13 16 12 510.6337550.90 LMT/56 56 30 34 28 22 127 60 19 21 18 Material
-
Thermoplast (matt) glasfaserverstärkt – Hebel aus verzinktem Stahl mit Knopf aus schwarzem Duroplast.
Farbe
-
Standardfarben
Farbe RAL Nummer FF schwarz ähnlich RAL 9005 90 Sonderfarben: auf Anfrage mit Mindestmengen möglich
Hinweis
-

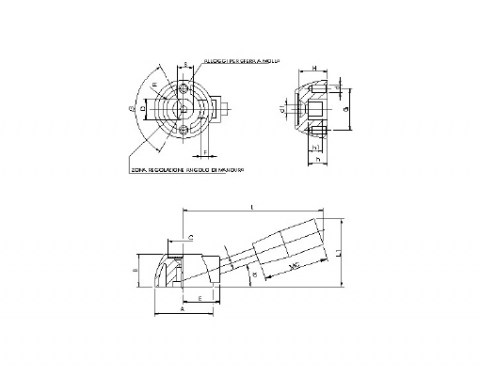

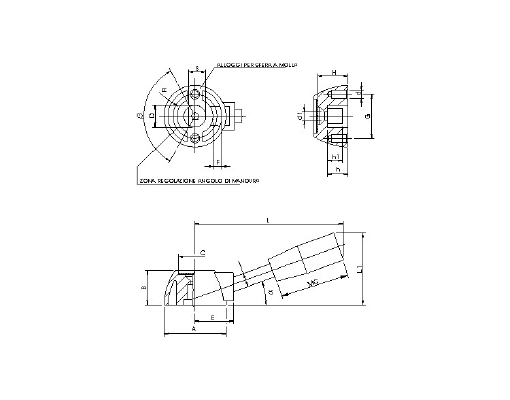

siehe Zeichnung - Diese durch Einpressen des Kunststoffmaterials erhaltene Version besteht aus einem zentralen halbmondförmigen Loch, um die Montage auf Wellen zu ermöglichen.Ausgestattet mit einer Bohrung zur Aufnahme einer Senkkopfschraube mit Innensechskant zur Befestigung.
Auf Anfrage werden sie in verschiedenen Farben geliefert und andere Modelle von Griffen und Armen mit unterschiedlichen Längen können montiert werden. Zwei 180°-Bohrungen für Kugel- und Federgehäuse, wenn eine Schnappmontage erforderlich ist. Auf Anfrage können Kugeln und Federn gegen Aufpreis geliefert werden. Rangierwinkel-Einstellbereich (ß) mit Schiebesitz.
Für die Montage mit einem Querstiftloch auf der Welle empfehlen wir, die Lochachse in einem 45°-Winkel von der Hebelachse zu platzieren, um die beiden Gehäuselöcher für Kugel und Feder nicht zu stören. Im Lieferumfang ist eine selbstklebende matte Aluminiumscheibe (ohne Beschriftung) enthalten, die nach der Montage eingelegt wird. Auf Wunsch kann die Scheibe mit Siebdruck (Marken, Zahlen, Buchstaben und andere Symbole) geliefert werden.
